上海鄂互電氣科技有限公司產品展示
當前位置:主頁 > 產品展示 > 電壓互感器 > 干式互感器

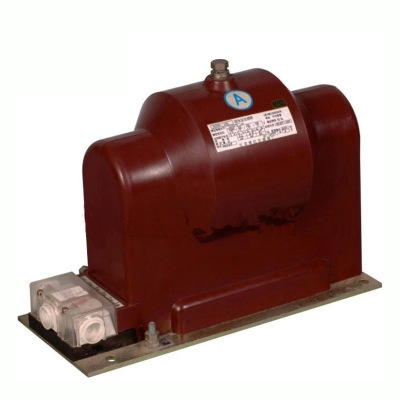

干式互感器

更新時間:2020-07-27 16:45:32

額定電壓為 3kV、6kV、10kV 電力系統中作電能計量、電壓監控和繼電保護用。
詳細介紹
電壓互感器是一種特殊的變壓器,具有變壓器的電壓變換、阻抗變換和電氣隔離三重作用,它將高壓回路或低壓回路的高電壓轉變?yōu)榈碗妷海ㄒ话銥?00V),供給儀表和繼電保護裝置實現測量、計量、保護等作用。
本產品符合IEC60044及GB20840.3-2013電流互感器標準。

產品優點:
1.體積小。
2.具有良好的絕緣性能和防潮性能。
3.安裝便捷,適合任何位置任意方西安裝。
4.技術成熟 產品相對比較穩定。

一、概述
電壓互感器,為單相、戶內、干式全封閉產品,使用時單臺或二臺一組, 二臺一組時為V/V連接, 三臺一組時為 V /V/V連接(具體接線方式請查本文第六點)分別適用于額定頻率 50HZ 或 60HZ , 額定電壓為 3kV、6kV、10kV 電力系統中作電能計量、電壓監控和繼電保護用。

二、結構特征
本電壓互感器主要采用環氧樹脂全封閉澆筑結構,將互感器的一次繞組二次繞組及鐵心澆筑在一起。
電壓互感器 雙繞組和三繞組電壓互感器的結構:
供測量用的電壓互感器,一般都做成單相雙繞組結構.當兩端絕緣等級相同時,可以單相使用,也可以組合起來作 三相使用。對這種電壓互感器的主要技術要求是保證必要的準確級。
供接地保護用的電壓互感器還具有一個輔助二次繞組,稱三繞組電壓互感器。三相的輔助二次繞組結成開口三角形,一旦系統發生單相接地時中性點出現位移,輔助二次繞組上會出現一個零序電壓,所以輔助二次繞組現稱零序電壓線組。
三繞組電壓互感器一般做成單相,做成三相時應采用三相五拄式(三相三柱旁扼式)鐵心,且電壓在10kv及以下,這是為了提供零序磁通的回路。對于這種電壓互感器,零序電壓繞組的準確級要求不高,一般為3B級或6B級,以保證開口三角端子電壓在一定范圍之內,但要求具有一定的過勵磁特性。

三、環境條件
1.海拔高度不超過3000米;
2.周圍環境溫度不高于+40'C,不低于-5'C;
3.周圍空氣的相對濕度不大于65%(20'C);
4.滿足II級污穢等級;
5.安裝場所無腐蝕性的氣體

四、技術表

型號

額定電壓比 (V)

準確級組合

額定輸出(VA)

極限輸出 (VA)

額定絕緣水平(kV)

JDZ10-10(6)
(RZL-10)

6000/100

0.2/0.5/1

15/30/60

200

7.2/32/60

10000/10

3/3P(6P)

50/50

12/42/75


電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時,在鐵心中就產生一個磁通φ,根據電磁感應定律,則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數,可以產生不同的一次電壓與二次電壓比,這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓,即100V,電壓互感器一次側接在一次系統,二次側接測量?jī)x表、繼電保護等;主要是電磁式的(電容式電壓互感器應用廣泛),另有非電磁式的,如電子式、光電式。
