上海鄂互電氣科技有限公司新聞資訊
如何選擇電流互感器?互感器的主要技術參數變比和準確度
時間:2022-05-13 14:35:35 點擊次數:1445

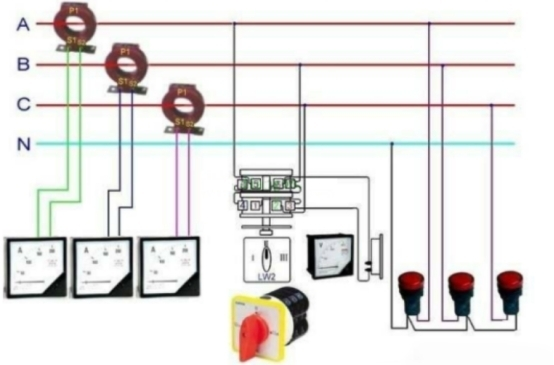

電流互感器是一種特別的變壓器,它的作用是把大電流變成標準小電流,配合檢測外表、計量外表和繼電器等設備作業。這樣可以起到擴展外表檢測規劃,行進電路的穩定性和安全性的作用。電流互感器的電流接線原理圖如下圖所示,電流互感器的一次線圈串聯在一次主電路中,其二次接入的外表和繼電器的線圈也全部是串聯的。



往常我們在選用電流互感器時首要思索變比和精確度這兩個技術參數。

1、變比

電流互感器二次側額定電流值都為5A1A,一般情況下選擇5A。檢測電流互感器常用的變比有5/5、10/5、15/5、20/525/5、30/540/5、50/5、75/5、100/5、150/5200/5250/5、300/5、400/5、500/5600/5、750/5、800/5等,那么怎樣正確的選擇電流互感器的變比呢?

《電力設備的電檢測外表設備設計標準》中規則"指針式檢測外表檢測規劃的選擇,宜確保電力設備額定值指示在外表標度尺的2/3處。"根據這個標準我們可以用下面的公式選取電流互感器的變比N。

這個公式中I為回路的最大負荷電流,0.7的含義是最大負荷電流時指示指在外表盤的70%處,5為電流互感器二次額定

N=-

0.7×5

電流值。然后根據核算的變比值選擇相應電流互感器的變比。比方,I50A,根據核算公式可以得到N=14.29,所以選擇75/5變比的電流互感器。

2、精確度

電流互感器的精確度又稱為精度,因?yàn)殡娏骰ジ衅鞔嬖诒戎颠^錯和角過錯是不可避免的。電流互感器的精確度在數值上等于此比值過錯極限的百分?jǐn)?shù)。比方,0.5級的電流互感器的最大比值過錯為±0.5%。檢測電流互感器有0.1、0.2、0.51、35等級,維護用的電流互感器有5P、10P兩級。一般情況下,計量選擇0.2級,檢測選擇0.5級,一般監視外表選擇1級。

一起我們在運用電流互感器需要注意:電流互感器的二次側一定要接地,避免一次側高壓竄人二次側,危機設備和人生安全;注意電流互感器、二側的極性,極性接錯嚴峻情況下燒損外表;電流互感器二次不能開路,制止二次側設備熔斷器,避免二次側開路感應出高電壓,危機人生安全。
