上海鄂互電氣科技有限公司新聞資訊
電壓互感器的常見接地點及效果
時間:2022-05-05 14:10:34 點擊次數:4464

有關電壓互感器幾種常見接地點的效果,包括一次側中性點接地、二次側接地、鐵心接地等的效果剖析,以及這幾種接地點的注意事項等。

電壓互感器常見接地點的效果

1、一次側中性點接地

由三只單相電壓互感器組成星形接線時,其一次側中性點有必要接地。如下圖所示。因?yàn)殡妷夯ジ衅髟隗w系中不只有電壓丈量,而且還起繼電維護的效果。

當體系中發生單相接地時,體系中會呈現零序電流。假定一次側中性點沒有接地,那么一次側就沒有零序電流通路,二次側開口三角形線圈兩端也就不會感應出零序電壓,繼電器KV就不會動作,發不出接地信號。

關于三相五柱式電壓互感器,其一次側中性點同樣要接地。由兩只單相電壓互感器組成的V-V形接線時,其一次側是不允許接地的,因?yàn)檫@相當于體系的一相直接接地。而應在二次中性點接地。

2、二次側接地

電壓互感器二次側要有一個接地點,這主要是出于安全上的考慮。當一次、二次側繞組間的絕緣被高壓擊穿時,一次側的高壓會竄到二次側,有了二次側的接地,能保證人員和設備的安全。

其他,通過接地,能夠給絕緣監督設備供應相電壓。

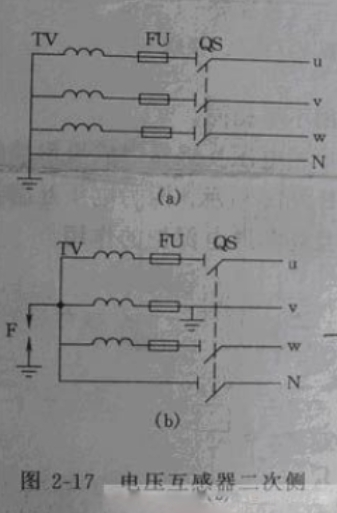

二次側的接地辦法一般有中性點接地和V相接地兩種,如下圖:



依據繼電維護等具體要求加以選用。選用V相接地時,中性點不能再直接接地。

為了防止一、二次繞組間絕緣擊穿后,一次側高壓竄入二次側,故在二次側中性點通過一個維護空位接地。當高壓竄入二次側時,空位擊穿接地,v相繞組被短接,該相熔斷器會熔斷,起到維護效果。

二次側接地點按規程規矩,均應選在主控室維護屏經端子排接地,而在配電設備處只設置實驗檢修時的安全接地點

3、鐵芯接地

在電壓互感器外殼上有一個接地樁頭,這是鐵心和外殼的接地點,起安全維護效果。
